Informações Gerais Ligações/Conexões Automáticas

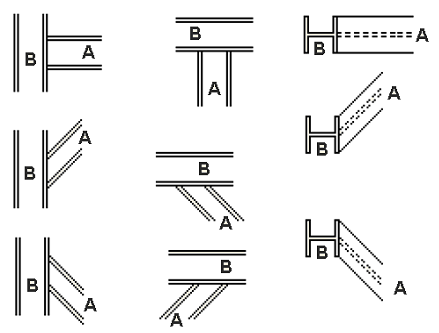

Os elementos a serem unidos podem ter qualquer inclinação, o perfil A é aquele em que a ligação será executada enquanto o perfil B é aquele que recebe a ligação.
Nota: O perfil A não pode ser um perfil calandrado (inserido através de polilinha).

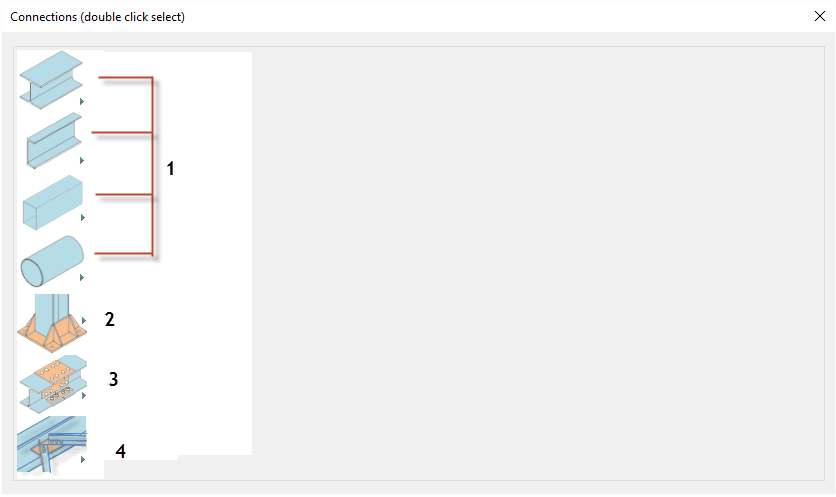

Sobre a tela inicial do comando:
Para inserir uma ligação selecione o perfil A (1) (o perfil U e C pode ser laminado ou dobrado).
Se deseja inserir uma placa de base selecione (2) e se deseja executar uma emenda selecione (3).
Para uma ligação com chapa de 1, 2 ou 3 perfis, uso o tipo (4).

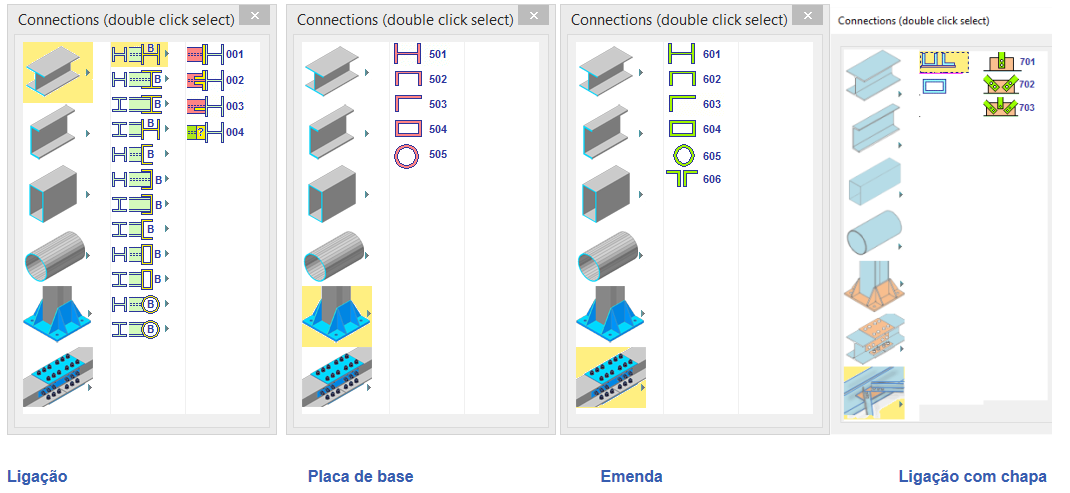

Selecionando (1), na segunda coluna à direita irá exibir a escolha do perfil B (forma e rotação em relação ao perfil A) e na terceira coluna à direita irá exibir o tipo de união flange, com cantoneira, com chapa ou especiais.
Selecionado para executar uma placa de base ou uma emenda ou ligação com chapa (2, 3, 4), na segunda coluna à direita mostra o tipo de perfil A.
Depois de selecionar os perfis no modelo é mostrada a tela para entrada de dados, todas as telas têm uma parte em comum:
Esta seção exibe os perfis selecionados e o material.
Na próxima seção:
Criar um novo grupo: Quando você insere várias ligações iguais é atribuído um grupo exclusivo para permitir mudanças múltiplas, essa opção cria um novo grupo também se forem iguais. Desta forma, não será atualizada em caso de alterações no grupo a que pertencia.
Caixa Tipo: Introduzir o nome da ligação para ser salvo no banco de dados, ou com o botão
você pode acessar o banco de dados para escolher uma armazenada.
O botão Salvar armazena a ligação no banco de dados e com o botão Apague ele excluirá a ligação ativa.
Com o botão Lista você pode ver a lista de ligações presentes no banco de dados. Você pode executar várias seleções para excluir com o <CANC> do teclado.
A parte inferior varia de acordo com o tipo de ligação selecionada, mas tem as mesmas características:
> Nas imagens, onde existem valores de cor vermelha significa que você pode inserir vários valores (ex.: 3*200,100,200).
> Nas caixas para inserir chanfro usando um valor negativo executa uma raio (escalope).
> Se é inserido o valor 0 para espessura das chapas elas não serão inseridas. Por exemplo, se inserir a espessura 0 para uma flange significa que o perfil A é soldado ao perfil B.
> Para editar, apagar ou copiar uma ligação deve-se selecionar uma parte da ligação. Com o botão direito do mouse aparece o menu contextual SteelGraphics Utility que permite que você selecione quatro opções: Modificar, Copiar, Apagar ou Modifica múltiplo.
