Saldature

Saldatura

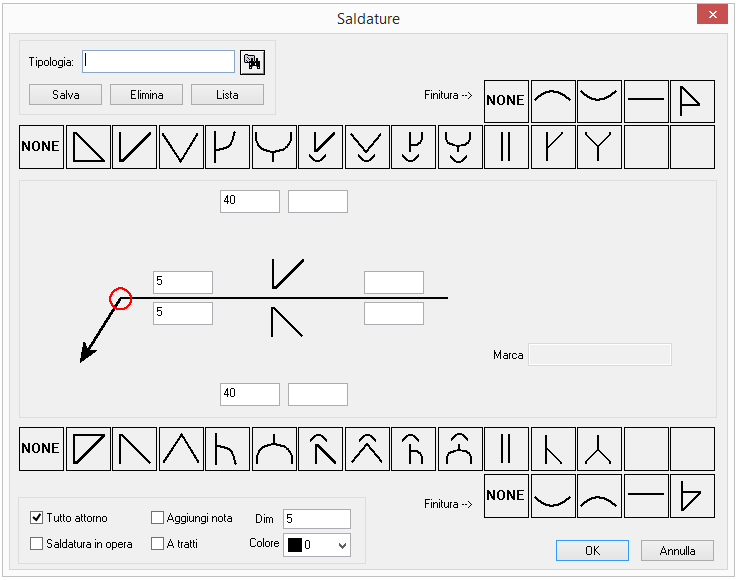

Il comando inserisce il cordone di saldatura tra due elementi è visualizzata la seguente schermata:

Nella casella Tipologia si può assegnare un nome alla saldatura e con il pulsante Salva memorizzarla nel database, con il pulsantesi può prelevare una saldatura memorizzata e con il pulsante Elimina si può eliminarla. Il pulsante Lista visualizza la lista delle saldature nel database.



Premendo sulle simbologie si inserisce il tipo di saldatura con eventuali gradi di finitura con il pulsante NONE si eliminano i simboli scelti.



Nelle caselle attive si inseriscono i dati relativi alle dimensione della saldatura angolo ed eventuale nota.



Attivando la casella Tutto Attorno è visualizzato questo simbolo

Attivando la casella Saldatura in opera è visualizzato questo simbolo

Attivando la casella Aggiungi nota visualizza la casella per inserimento nota



Attivando la casella A tratti è visualizzato il simbolo per la saldatura a tratti

La casella Marca è compilata quando si esegue la marcatura sulle saldature.



Nella casella Dim si definisce la dimensione visiva nel modello della saldatura.

Nella casella Colore si definisce il colore del cordone di saldatura.



Definite le dimensioni e il tipo di saldatura con il pulsante OK chiede di selezionare il pezzo da saldare e il pezzo dove saldarlo, se non è già un gruppo saldato chiede di selezionare il pezzo principale.
